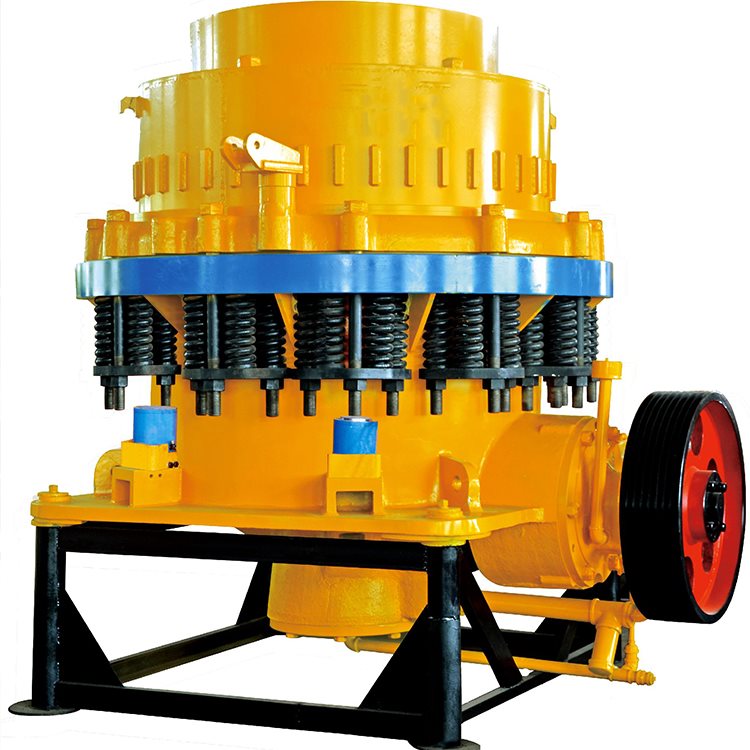

弹簧圆锥破碎机
产品特性
阿萨德
工作原理
|
圆锥破碎机工作时，电动机的旋转通过皮带轮或联轴器、圆锥破碎机传动轴和圆锥破碎机圆锥部在偏心套的迫动下绕一周固定点作旋摆运动。从而使破碎圆锥的破碎壁时而靠近又时而离开固装在调整套上的轧臼壁表面，使矿石在破碎腔内不断受到冲击，挤压和弯曲作用而实现矿石的破碎。电动机通过伞齿轮驱动偏心套转动，使破碎锥作旋摆运动。破碎锥时而靠近又时而离开固定锥，完成破碎和排料。支撑套与架体连接处靠弹簧压紧，当破碎机内落入金属块等不可破碎物体时，弹簧即产生压缩变形，排出异物，实现保险，防止机器损坏。圆锥式破碎机在不可破异物通过破碎腔或因某种原因机器超载时，圆锥式破碎机弹簧保险系统实现保险，圆锥式破碎机排矿口增大。异物从圆锥破碎机破碎腔排出，如异物卡在排矿石可使用清腔系统，使排矿继续增大，使异物排出圆锥破碎机破碎腔。圆锥破碎机在弹簧的作用下，排矿口自动复位，圆锥式破碎机机器恢复正常工作。破碎腔表面铺有耐磨高锰钢衬板。排矿口大小采用液压或手动进行调整。 |
|

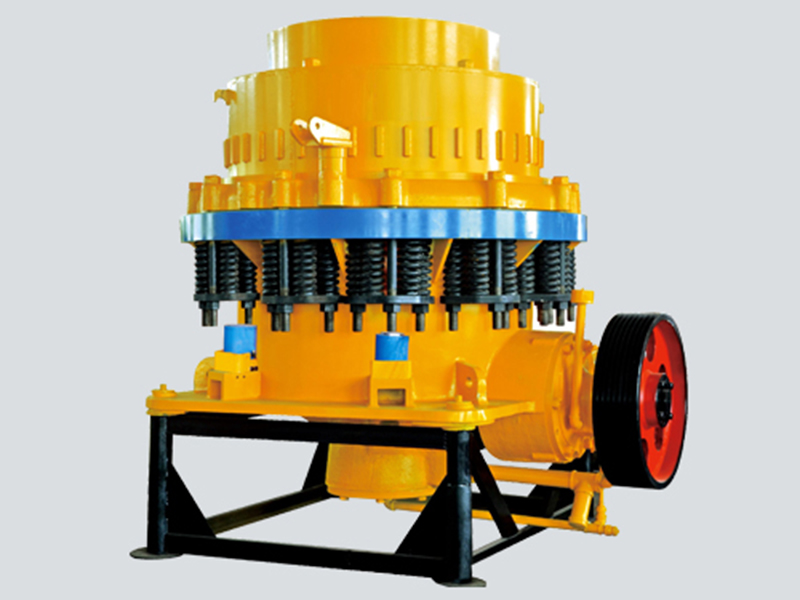

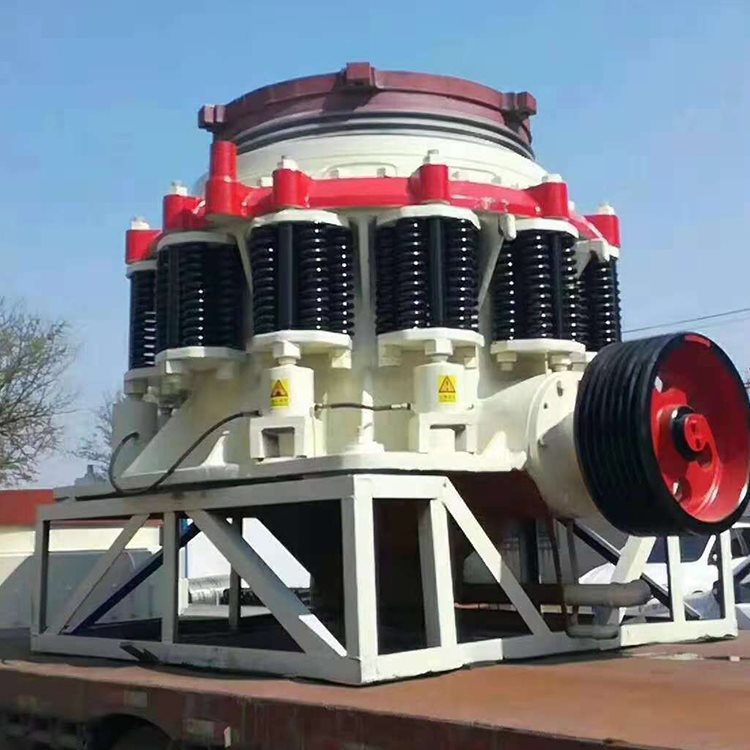

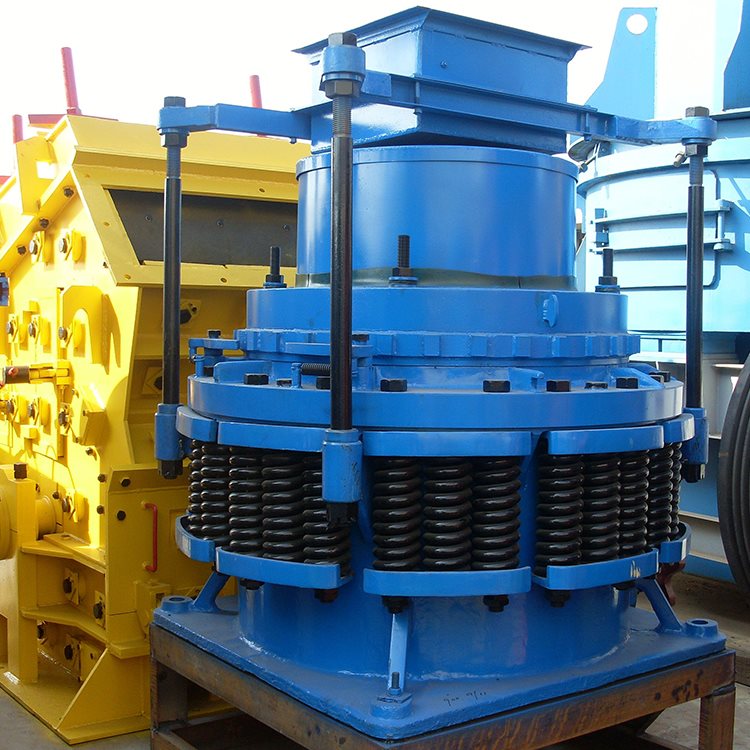

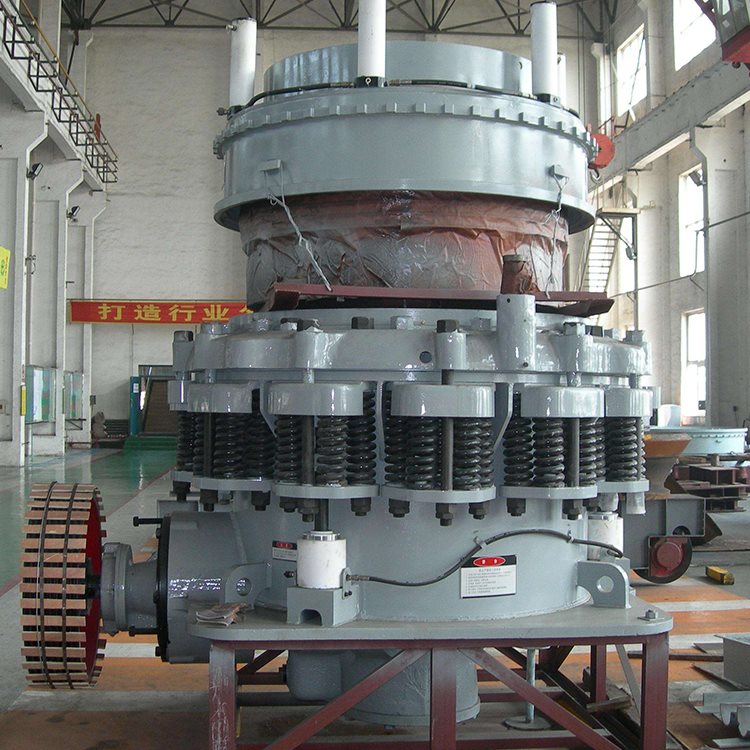

产品图库
|
|
|
|
|
|
规格参数
|
型号 |
破碎锥直径 |
最大进料尺寸 |
出料口尺寸 |
产量 |
功率 |
偏心轴转速 |
重量 |
外形尺寸 |
|
PYB600 |
Φ600 |
65 |
12-25 |
12-25 |
30 |
356 |
5 |
2800×1300×1700 |
|
PYD600 |
Φ600 |
35 |
3-15 |
5-23 |
30 |
356 |
5.5 |
2800×1300×1700 |
|
PYB900 |
Φ900 |
115 |
15-50 |
50-90 |
55 |
333 |
10.2 |
3050×1640×2350 |
|
PYZ900 |
Φ900 |
60 |
5-20 |
20-65 |
55 |
333 |
10.2 |
3050×1640×2350 |
|
PYD900 |
Φ900 |
40 |
3-13 |
15-50 |
55 |
333 |
10.3 |
3050×1640×2350 |
|
PYB1200 |
Φ1200 |
145 |
20-50 |
110-200 |
110 |
300 |
24.7 |
4152×2300×2980 |
|
PYZ1200 |
Φ1200 |
100 |
8-25 |
50-150 |
110 |
300 |
25 |
4152×2300×2980 |
|
PYD1200 |
Φ1200 |
50 |
3-15 |
18-105 |
110 |
300 |
25.6 |
4152×2300×2980 |
|
PYB1750 |
Φ1750 |
215 |
25-60 |
280-480 |
160 |
245 |
50.3 |
4870×3800×4192 |
|
PYZ1750 |
Φ1750 |
185 |
10-30 |
115-320 |
160 |
245 |
50.3 |
4870×3800×4192 |
|
PYD1750 |
Φ1750 |
85 |
5-15 |
75-230 |
160 |
245 |
50.4 |
4870×3800×4192 |
|
PYB2200 |
Φ2200 |
300 |
30-60 |
590-1000 |
260-280 |
220 |
80 |
7705×3430×4852 |
|
PYZ2200 |
Φ2200 |
230 |
10-30 |
200-580 |
260-280 |
220 |
80 |
7705×3430×4852 |
|
PYD2200 |
Φ2200 |
100 |
5-15 |
120-340 |
260-280 |
220 |
81.4 |
7705×3430×4852 |
